EASY LIFT EDN I EN


Flagowy produkt firmy Bystronic, rama ssawkowa, która dzięki swojej niesamowitej wszechstronności znajdzie zastosowanie na każdym etapie produkcji szyb zespolonych. Rozwiązaniem charakterystycznym dla ram ssawkowych z serii Easy lift jest ich system podnoszenia i opuszczania przy pomocy pneumatycznego tłoka. Taki system zapewnia nam wiele udogodnień w porównaniu ze standardowymi podnośnikami, m. in. zapewnia dużo większą stabilność przenoszonego ładunku, pozwala wykonywać dodatkowe prace przy przyssanym zespoleniu. Eliminuje niemal zupełnie bezwładność ładunku i umożliwia obsługę urządzenia przez jednego operatora, nawet przy bardzo dużych jednostkach. Zastosowanie cylindra pneumatycznego w znacznym stopniu podnosi wydajność, pewność prowadzenia oraz bezpieczeństwo dzięki zastosowaniu dysz Venturiego, które zasilane są sprężonym powietrzem. System ten bardzo skutecznie przytrzymują szybę, dzięki swojej konstrukcji podtrzymują ładunek przez czas minimum 5 minut wydając w tym czasie bardzo głośny i intensywny sygnał ostrzegawczy. Rama Easy-Lift EDN / EDK daje możliwość obrotu ładunku o 90˚i pochylenia o 90˚do pozycji horyzontalnej lub, na życzenie klienta, można zastosować pochył jedynie o 6˚, co znacząco ułatwia pobieranie lub odkładanie ładunku na linie produkcyjne i do magazynu. Dodatkową opcją poprawiającą bezpieczeństwo są ramiona podtrzymujące ładunek od spodu, dzięki czemu operowanie nawet dużymi i ciężkimi szybami zespolonymi jest łatwe i bezpieczne.


Istotne cechy urządzenia:

do szlifowania szkła.jpg
do produkcji zespoleń.jpg
do produkcji okien.jpg
inklinacja o 6.jpg
ilość ssawek 6.jpg
obrót o 90.jpg
dysze Venturiego.jpg
podwieszenie na cylindrze pneumatycznym.jpg
niska waga urządzenia.jpg

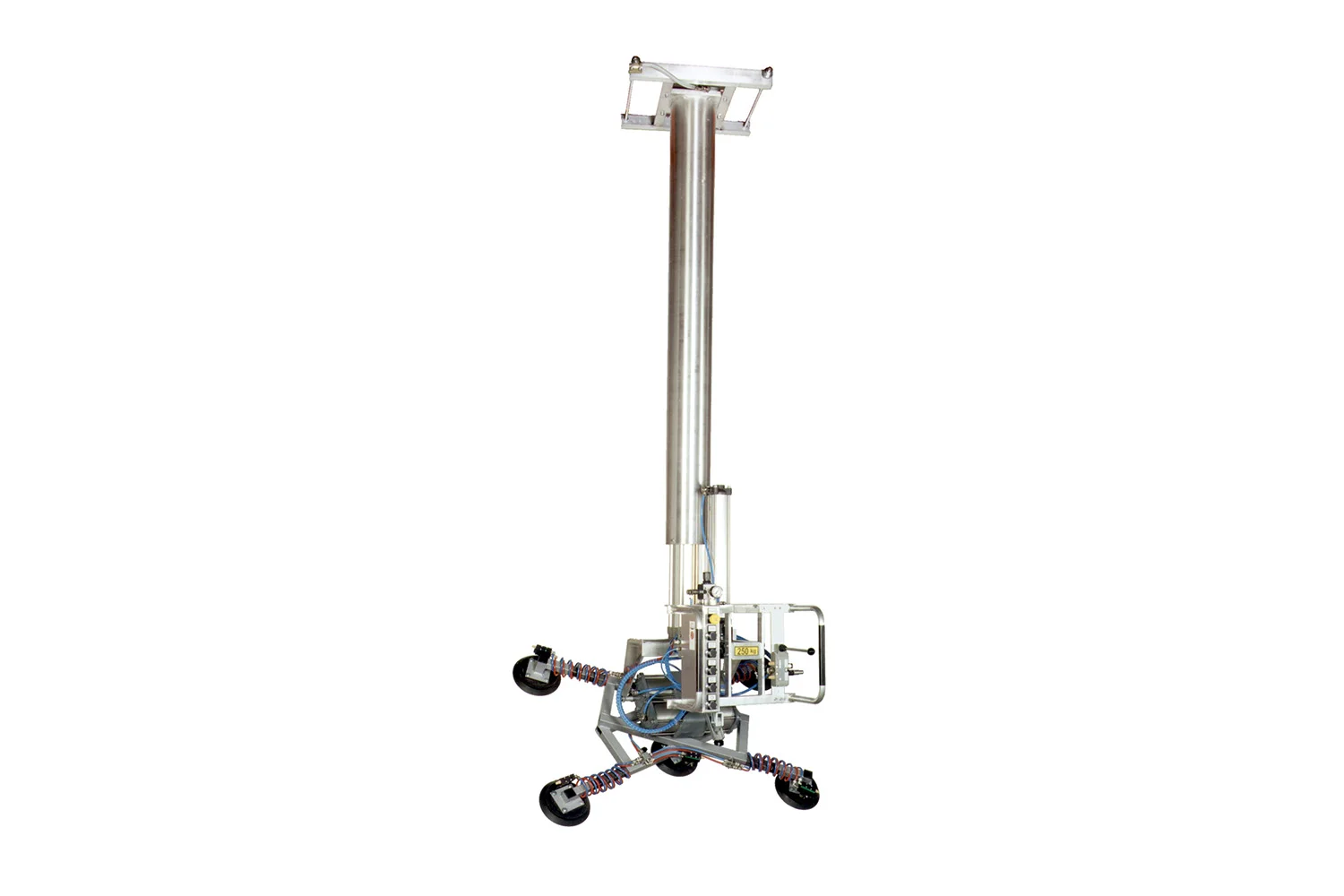

EasyLift ED.jpg


Wszystkie dostępne opcje:

panel operatora z pneumatyczną regulacją wysokości.jpg
panel operatora z regulacją odległości od panelu.jpg
low-E 350 kg.jpg
low-E 500 kg.jpg
zintegrowane sterowanie napędem.jpg
window kit.jpg
oszczędzanie baterii.jpg

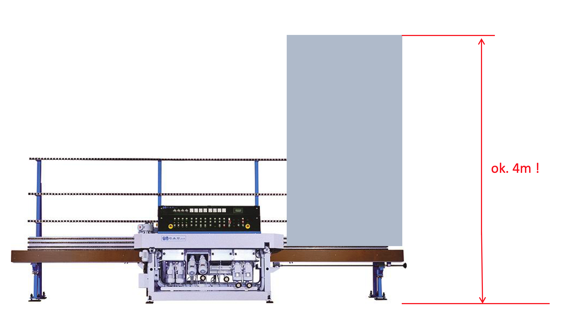

Zrzut ekranu 2019-07-5 o 11.10.37.png

Szlifowanie większych niż standardowe formatki szkła na pionowych maszynach bywa trudne i niebezpieczne ze względu na ich ciężar i gabaryty. Dla przykładu w przypadku szyby o długości 3 m postawionej na maszynie, jej górna krawędź sięgać będzie na wysokość ok. 4m (środek ciężkości jest na wysokości ok 2 m od posadzki).

Manipulowanie/obracanie taflą o takich gabarytach, która w przy dużej grubości szkła może ważyć ponad 100 kg jest bardzo trudne.

EASY-LIFT dzięki sztywnemu mocowaniu do dźwigara pozwala na bezpieczną pracę nawet przy szybach o długości 3 m.

Przy dużych rozmiarach szkła maszynę obsługiwać może tylko jeden operator.

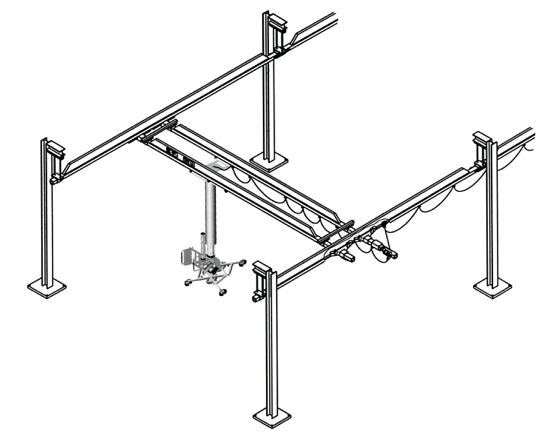

Zrzut ekranu 2019-07-5 o 10.58.56.png

Zalecamy, aby manipulator był zainstalowany na lekkiej suwnicy.

W tym zakresie współpracujemy z firmą ABUS, wykorzystując sprawdzone lekkie profile ZHB.

Obszar roboczy suwnicy projektowany jest zawsze indywidualnie do potrzeb klienta.

W przypadku pionowej szlifierki zalecany obszar wynosi ok 6 x12 m.

Suwnica może zostać postawiona na słupach lub podwieszona do konstrukcji hali.

Suwnica pozwala na:

  • ergonomiczną pracę w dowolnym miejscu obszaru roboczego

  • możliwość odstawienia na wiele stojaków szkła

  • większą elastyczność przy zmianach w planowaniu ilości i rozmieszczenia stojaków

  • w przypadku dużych ciężarów możliwość zastosowania napędów


Zrzut ekranu 2019-07-5 o 10.55.11.png

PODSTAWOWE FUNKCJE EASY-LIFT z serii EDN

Seria ED zawsze wyposażona jest w funkcję obrotu szkła w zakresie 0-90 stopni oraz w funkcję pochyłu o 6/8 stopni.

Zrzut ekranu 2019-07-5 o 10.55.18.png


Zrzut ekranu 2019-07-9 o 14.43.06.png

Co istotne manipulator może zostać wyposażony w panel operatora, który jest regulowany na wysokości lub długości. Pozwala to w bezpieczny i wygodny sposób chwytać nawet wysokie tafle szkła w środku ciężkości lub bez ryzyka pochylać do poziomu duże szkło.

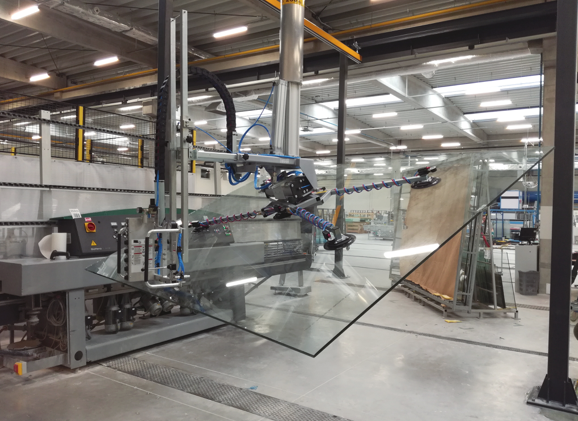

Zrzut ekranu 2019-07-5 o 10.55.37.png
